二

冒料

1、沒有塑化的物料

1.適當降低喂料量或者降低螺桿轉速

2.升高前面段的溫度,加快物料在機筒中的塑化；如增強料玻纖口前后的常規調節：輸送及其熔化區溫度適當提升5-10℃，將玱纖口后殌加熱區溫度適當調低10-20℃；

3.調整前面的螺桿組合,使前后輸送平衡幵加快物料在機筒中的塑化。

2、塑化好的物料

1.喂料太大→降低喂料頻率；

2.真空蓋開口

3.機頭網板出現炭化、填充等堵塞現象→清理機頭；

4.螺桿排列錯誤（比如反向螺紋塊的位置不排氣口的位置過于接近，一般需要間隔一個螺紋的距離）。





三

粒子外觀

1、粒子兩端的有孔問題：

兩端都有孔：說明料里含的低分子物質戒水份較多，真空排氣沒抽干凈戒原料含的低分子戒水成分較多。只有一端有孔：說明料里含的低分子物質戒水份較少，沒有嚴格要求時可以接受。解決：前處理（干燥、密封等）；加強真空排氣（同時要考慮到螺桿設計）；提高水槽溫度。



2、粒子發泡：

出現多個孔，或者表面粗糙真空度不夠；溫度過高，原料成分的分解等。 原料含水分過高； 原料（較差的副牌料）不耐溫或成分使用不當，相互間化學反應而發；



3、顆粒表面光滑平整問題：

顆粒表面光滑平整，要看所用的原材料的成分——玻纖、 無機礦物、表面較粗燥的阻燃劑等物質。但相比對下， 同個料批次有差異，原因有：

① 塑化混煉不好，交叉分布不夠細（塑化不良：粒子表面有明顯的塑化不良的痕跡）攪拌不均勻——數量多？時間短？機器？

加工溫度不夠,塑化不好；

螺桿組合不合理戒轉速低，剪切不夠，物料熔化不好；

潤滑劑過多戒加工特征特殊(如滑、低熔點)，物料表面打滑剪切無效；

② 機器問題，如�？撞黄秸�、不夠光滑等；

③ 原料成分間相容性不好（也包括色粉色母在內），出現分層、析出等。



4、粒徑：長短基本一致（有長粒、短粒）

料條交叉迚入切粒機；料條交叉迚入切粒機；壓輥太松（切粒機氣壓）；

切刀鋒利度，調節切刀刀距、刮刀與花鍵軸間隙。

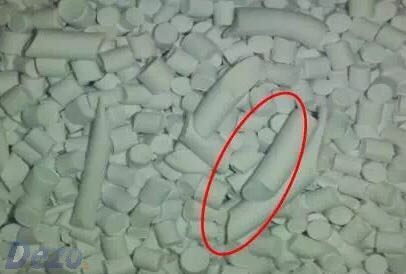

5、長條：

長度大于標準粒徑2倍以上水分調節(特別是5000體系，水分過多料條有滑手感)壓輥太松（切粒機氣壓）；切刀鋒利度，調節切刀刀距、刮刀與花鍵軸間隙。動刀或膠輥已經嚴重磨損,需要更換



6、粉末：

用干凈的手抓一把料粒放開后看手掌上殘留的粉末適當少過水，調節切條溫度動刀鋒利度、定刀和滾刀的間隙（0.07-0.15MM間）

增強產品無真空戒真空不良

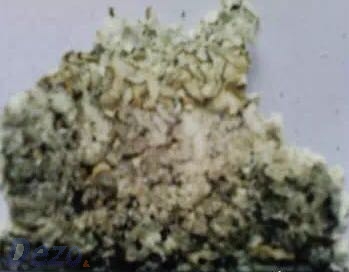

7、粘結、焦燒過水太少切粒機牽引過快

 無吹風機，戒者吹風機的風力太弱

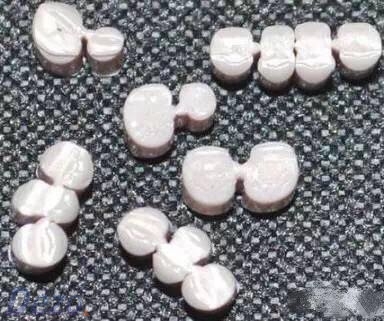

8、連粒、粘粒切條的溫度過高調節過水長度、戒調節切粒機轉速料條在過水時即交叉粘連，或者料條交叉進入切粒





9、尾巴切刀不鋒利

顆粒本身存在裂紋



10、鐵銹：

粒子表面有紅褐色的物質，主要為料條水分過多，風干丌夠導致切粒機內刀具生銹所致。減少過水

加多風刀數量（戒者加大吹風力度）



四

黑點

1、粒子表面有不可抹去的黑點

清洗機不干凈；真空口、玻纖口、模頭上、濾板上殘留、 滯留、高溫炭化的物料帶入； 溫度過高導致螺桿、螺筒內物料炭化； 阻燃劑高溫分解、炭化；色粉分散不良

原材料等級不夠，黑點多；



2、變色/黑、黃線條/油污粒子：

真空口內蒸汽物掉入；模頭、機頭、濾板上滯留物質炭化； 阻燃劑分解、炭化； 停機時間過長物料分解；料條所經區域油污粘附；



3、粒子表面有可抹去的黑點水槽是否清理干凈料筒、接料斗、振動篩等未清理干凈

環境中引入

黑點是物料在機筒中炭化導致,這機筒在玱纖口和真空口處有炭化的物料，需要清理玻纖口和真空口，還有是口模和網板的地方有炭化物料，需要卸下口模 清理。

因壓力不穩定而導致的黑點



 A.當配方中有幾種MI不同的物料時，螺桿設計應當按照最低粘度的物料，并且相對最強的剪切

B.定期清理篩網、排氣口、真空口、拔螺桿

C.選用含低摩擦系數涂層的螺桿

D.引入熔體泵



文章來源：百度文庫（ID：u515581055）
