麻豆产精国品一二三产区区_日韩系列中文无码_亚洲女同精品一区二区_日韩成人无码一区二区三区_成人夜间福利_日日碰狠狠躁久久躁2023

 熱塑性彈性體TPE，具有高彈性、高強(qiáng)度、高回彈性，又具有可注塑擠出加工的特征，相對(duì)聚氯乙烯PVC具有環(huán)保無(wú)毒安全，硬度范圍廣，有優(yōu)良的耐候性、抗疲勞性和耐溫性，且可循環(huán)使用，因此TPE具有非常廣泛的用途，如線纜、鞋材、包膠料、醫(yī)療制品等等。

TPE制品配方基本上包含彈性體、白油、改性樹(shù)脂（PP、PE、PPO、PS）、阻燃劑、填料、抗氧劑、其它加工助劑及顏料等 。作為彈性體，常用的苯乙烯類彈性體為SBS和SEBS。由于不同廠家生產(chǎn)的原料，苯乙烯含量、分子量大小又不盡相同，這些不同必然會(huì)引起產(chǎn)品性能的差別，拿到樣板時(shí)如何快速的選擇合適的彈性體，是縮短開(kāi)發(fā)周期較為重要的一步。下面將詳細(xì)介紹如何通過(guò)微譜大型儀器分析，助你快速選擇合適的苯乙烯類彈性體。

一、利用紅外光譜區(qū)分彈性體種類

SBS是苯乙烯-丁二烯-苯乙烯嵌段共聚物，SEBS是SBS加氫后的產(chǎn)物，具體結(jié)構(gòu)如下：

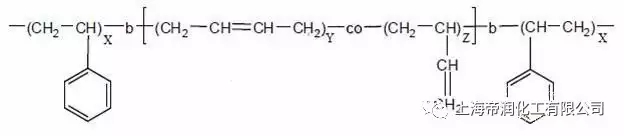

圖1-1 SBS的結(jié)構(gòu)

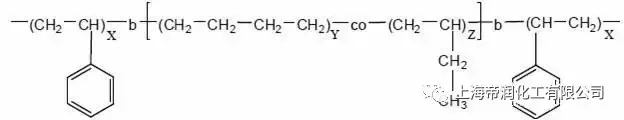

圖1-2 SEBS的結(jié)構(gòu)

在紅外光譜中，兩種均有苯乙烯鏈段的出峰，不同之處在于SBS中在1640cm-1、911cm-1和966cm-1為丁二烯的特征出峰，而加氫后的SEBS無(wú)丁二烯雙鍵的特征出峰，因存在甲基（CH3）在720cm-1有特征出峰，參考圖1-3。

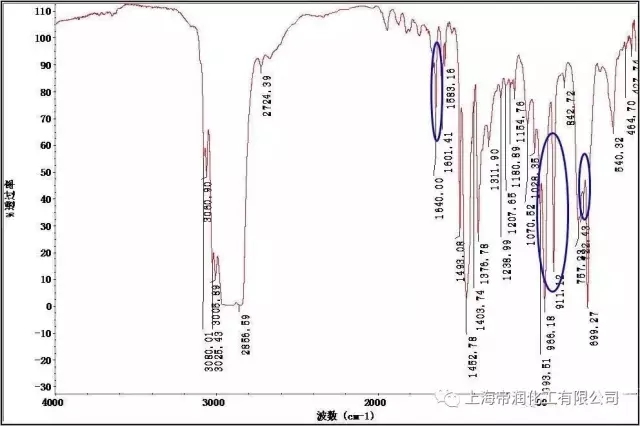

圖1-3 樣品A的紅外譜圖（含有SBS和SEBS）

二、利用NMR區(qū)分彈性體種類

不同的氫所處的位置具有不同的化學(xué)位移，SBS中丁二烯雙鍵上的質(zhì)子出峰在5.0-5.5ppm（見(jiàn)圖2-1），而加氫后的SEBS不存在雙鍵上氫的特征出峰，而在0.8-0.9ppm出現(xiàn)了CH3質(zhì)子的化學(xué)位移（見(jiàn)圖2-2）。

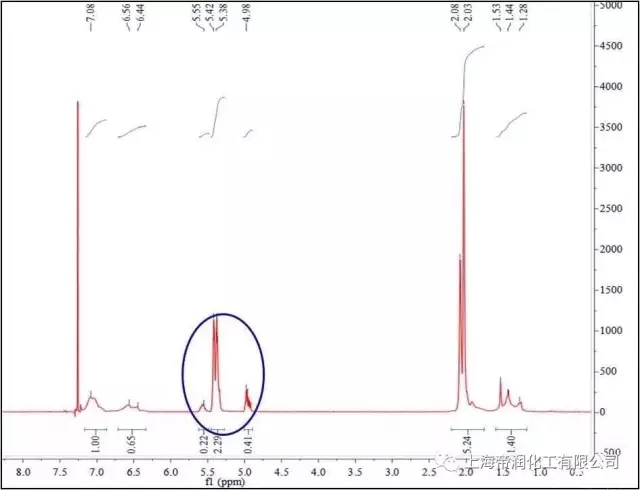

圖2-1 SBS的NMR譜圖

圖2-2 SEBS的NMR譜圖

三、利用NMR計(jì)算SBS、SEBS中的PS鏈段含量

圖2-1和圖2-2中6.4-7.1ppm為SBS及SEBS中苯環(huán)上的質(zhì)子化學(xué)位移，在明確了SBS及SEBS各質(zhì)子的歸屬后，由核磁譜圖可得到各種質(zhì)子的積分值，根據(jù)核磁共振原理，積分面積跟質(zhì)子的含量成正比，從而可以求出各種質(zhì)子的積分值。如SBS而言，設(shè)PS的摩爾分?jǐn)?shù)為Mps，則

式中Aps為苯環(huán)上質(zhì)子面積積分圖，A為除苯環(huán)外其余質(zhì)子的面積積分圖。

根據(jù)該方法對(duì)圖2-1和圖2-2中的SBS及SEBS分別計(jì)算得到聚苯乙烯的含量分別為31.0%和32.8%。

四、利用NMR計(jì)算SEBS中聚丁烯-1結(jié)構(gòu)單元含量

SBS中的聚丁二烯軟段有順、反1,4-結(jié)構(gòu)和1,2-結(jié)構(gòu)，前者氫化后成無(wú)側(cè)基的碳鏈結(jié)構(gòu)（與聚乙烯結(jié)構(gòu)相同），后者氫化后成丁烯-1結(jié)構(gòu)，只有當(dāng)軟段中1,2-結(jié)構(gòu)含量大于40%，且與1,4-結(jié)構(gòu)呈無(wú)規(guī)序列時(shí)，氫化后成為乙烯和丁烯-1的無(wú)規(guī)共聚物軟段，才能保證SEBS的高彈性。

由聚丁烯-1含有-CH3，而SBS的NMR譜圖中無(wú)0.84ppm的出峰，說(shuō)明-CH3為1,2-結(jié)構(gòu)加氫后生成，從而可以根據(jù)—CH3的面積積分跟其它質(zhì)子的積分之比求出SEBS中聚丁烯-1結(jié)構(gòu)單元的含量。設(shè)聚丁烯-1的摩爾分?jǐn)?shù)為M丁烯-1，則有：

其中：A-CH3為—CH3的質(zhì)子面積積分值，A為其余質(zhì)子的面積積分值。

五、利用NMR對(duì)SBS和SEBS進(jìn)行定量

利用SBS和SEBS在NMR譜圖中的出峰不同，可以對(duì)SBS和SEBS的共混體系進(jìn)行半定量。因不同廠家生產(chǎn)的SBS和SEBS的不同牌號(hào)中，最多的且應(yīng)用最廣泛的是苯乙烯含量為30%的牌號(hào)，所以可以假設(shè)樣品中使用的苯乙烯含量為30%的牌號(hào)進(jìn)行定量計(jì)算。如圖5-1中，按照積分面積計(jì)算得到SBS與SEBS的比例的測(cè)試值為0.2446（理論值為0.25%）。

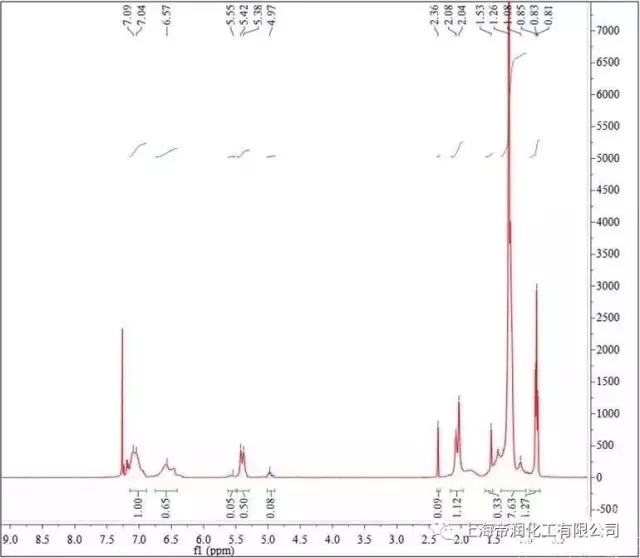

圖5-1 樣品B的NMR譜圖（SBS與SEBS的理論比例為1:4）

六、利用GPC對(duì)SBS和SEBS進(jìn)行牌號(hào)選材

確定好一款樣品中使用的是SBS還是SEBS，以及添加比例后，就要面臨著該使用何種牌號(hào)的問(wèn)題，簡(jiǎn)單來(lái)說(shuō)，如SEBS按照分子量大小來(lái)分，可以分為低分子量、中等分子量、高分子量和超高分子量。表1是行業(yè)內(nèi)關(guān)于國(guó)際國(guó)內(nèi)SEBS的不同規(guī)格對(duì)照表，可粗略根據(jù)其對(duì)同等分子量選擇不同廠家的牌號(hào)。

表1 國(guó)際國(guó)內(nèi)SEBS規(guī)格對(duì)照表

另外通過(guò)分子量的測(cè)試，可以很好的判斷所選用的彈性體分子量在什么范圍，然后與數(shù)據(jù)庫(kù)里的所測(cè)已知牌號(hào)的分子量對(duì)比，可以更加精確的選擇合適的原料。（PS：分子量的測(cè)試是根據(jù)聚苯乙烯標(biāo)線進(jìn)行標(biāo)定測(cè)試的，不同廠家的測(cè)試值可能存在偏差）。

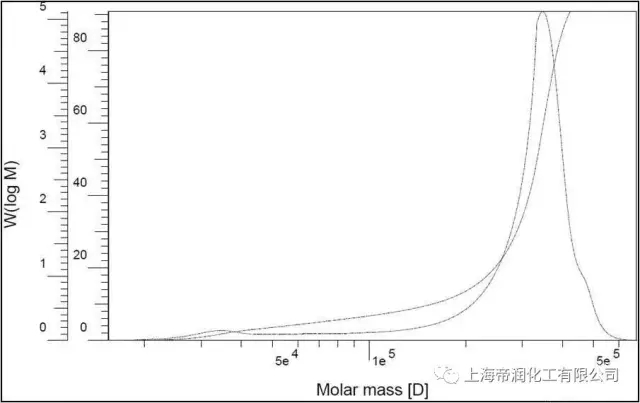

圖6-1 臺(tái)橡6151的GPC曲線

圖6-1是臺(tái)橡6151的GPC曲線，可以從GPC數(shù)據(jù)中得到數(shù)均分子量、重均分子量等數(shù)據(jù)，而不同儀器、不同PS標(biāo)定曲線、不同測(cè)試條件都會(huì)導(dǎo)致測(cè)試結(jié)果的差別。

表2 常用SEBS牌號(hào)的分子量（微譜技術(shù)測(cè)試）

總之，通過(guò)紅外光譜、核磁共振、凝膠滲透色譜這些大型儀器的分析，可以應(yīng)用在加氫生產(chǎn)SEBS中SBS的質(zhì)控，也可以快速的確定某一款產(chǎn)品所選擇的是哪一類的彈性體及相對(duì)性的結(jié)構(gòu)信息，便于材料的選擇。
